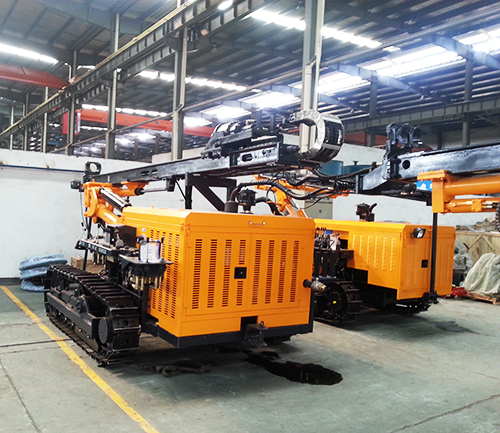

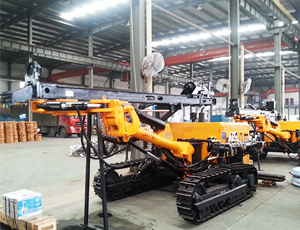

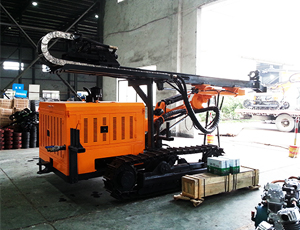

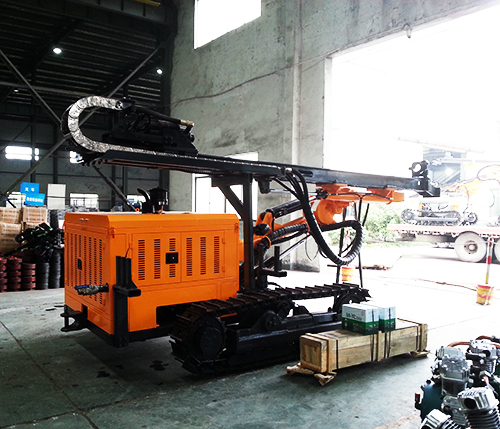

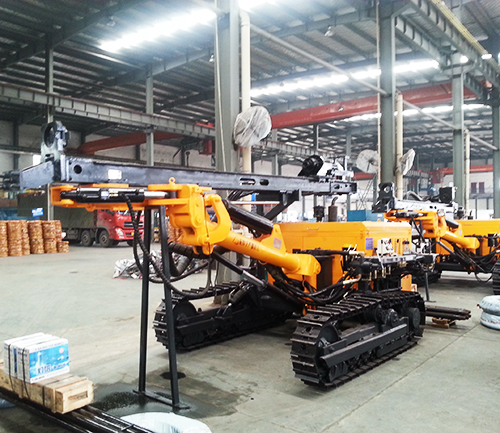

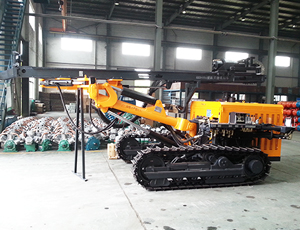

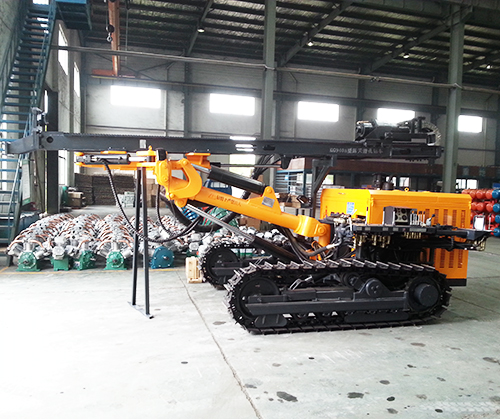

KG940A 型露天潜孔钻车在KY140A 型履带式露天潜孔钻车的基础上,对液压系统、滑架部件、行走部件等进行优化升级,回转转速和推进速度更快,可靠性更好。
强劲可靠的动力
采用四缸柴油机为动力,牵引功率大,爬坡能力强,整机振动小,工作平稳。
采用专利柴油机进气调节装置(专利号:200820087606.3)加沙漠空滤三级过滤的完美组合,增强了钻车对恶劣环境的适应性,延长了使用寿命。
新型钻臂
经过优化设计的变幅机构及圆形钻臂,结构新颖,调整方便,使钻孔覆盖范围大大提高,并可钻凿低位水平孔。
安全稳定的行走机构
重心低、离地间隙大,能轻松穿越崎岖的路面。专用车轮马达驱动,爬坡能力强,故障率低。
先进的自动平衡和停机刹车系统,不仅使钻车行走稳定,且大大减轻了钻车的冲击力,保证行驶安全。
独特的防脱链装置,大大提高了钻车的可靠性。
自带车载柴油机提供强劲动力,无需外接空压机即可自由行走。
强劲有理的推进和回转机构
新型回转机构由摆线液压马达与行星减速器组成,为钻车提供了强大的扭矩,减少卡钻机率。
大功率液压马达驱动的推进机构,可以产生20KN的提升力,调节推进操纵阀上的调压阀,可以获得工况所需的最佳推进力。
KG940A型露天潜孔钻车技术参数
岩石硬度 |
f=6~20 |
行走速度(Km/h) |
0--2.0 |
钻孔直径(mm) |
105~152 |
钻臂升角 |
-25°~+45° |
经济钻深(m) |
25 |
钻臂摆角 |
±45° |
工作气压(MPa) |
1.0~2.4 |
滑架摆角 |
±50° |
耗气量(m³/min) |
≥15 |
滑架俯仰 |
180° |
回转转速(rpm) |
0~100 |
履带调平 |
±10° |
提升力(KN) |
22 |
滑架补偿(mm) |
1200 |
钻杆规格(mm) |
76x3000/89x3000 |
外形尺寸(mm) |
5400×2330×2020 |
爬坡能力 |
30° |
整机重量(Kg) |
6800 |
离地间隙(mm) |
320 |
动力型号 |
YC4D80 |
备注 |
气液联动 |
整机功率(kW) |
58kW(2400rpm) |
