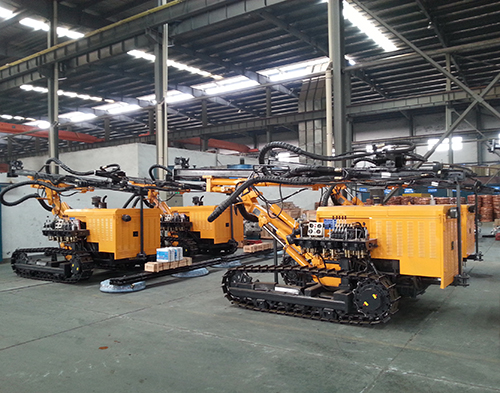

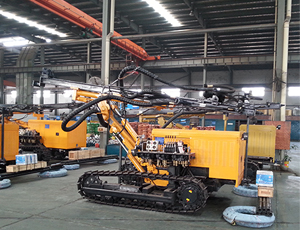

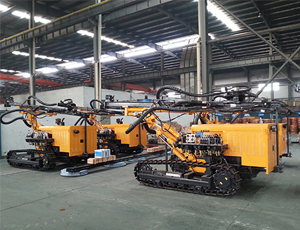

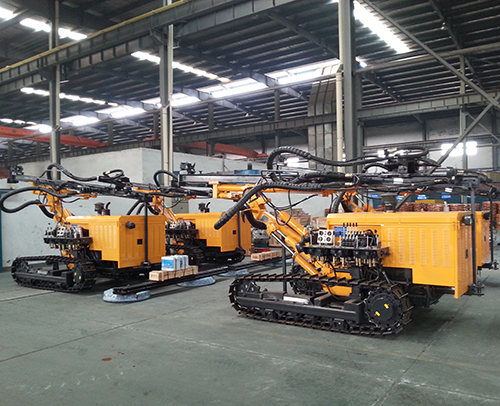

KG920A/YC920A 型露天潜孔钻车在KY125型钻车的基础上,对气路系统、液压系统、钻臂部件、行走部件等进行优化升级,爬坡能力更强,钻孔角度更合理,回转转速和推进速度更快,马达使用寿命更长,可靠性更好。
KG920A型露天潜孔钻车技术参数
凿岩硬度 |
f=6-20 |
整机重量 |
4000kg |
|
钻孔孔径 |
φ80-115mm |
滑架俯仰角度 |
俯135°仰5°共145° |
|
经济钻深 |
25m |
滑架摆动角度 |
左100°右45°共145° |
|
回转转速 |
0-70r/min |
钻臂俯仰角度 |
俯50°仰25°共75 |
|
回转扭矩 |
1400N.m |
钻臂摆臂角度 |
左44°右45°共89° |
|
提升力 |
15000N |
滑架补偿长度 |
900mm |
|
推进方式 |
油缸-链条 |
动力 |
YC2108(33kW2200r/min) |
|
推进行程 |
3000mm |
钻杆 |
φ64x3000mm |
|
爬坡能力 |
30° |
工作气压 |
1.0-1.7Mpa |
|
离地间隙 |
290mm |
耗风量 |
9-16m³/min |
|
|
改进对比 |
|||
KG920A |
KY125 |
备注 |
|
行走部件 |
马达+减速器结构 |
钢球马达直联 |
降低马达压力、提高马达寿命 |
行走压力 |
11MPa |
14-16MPa |
|
钻臂部件 |
新型钻臂 |
同时打水平、竖直孔水平孔高度低 |
|
液压系统 |
30泵;大通径新阀组; |
19.2泵 |
加大流量,减小阻力,外观整齐 |
气路系统 |
活阀式冲击气阀 |
球阀 |
操作性好 |
回转转速 |
83r/min(柴油机1700r/min) |
55r/min(1700r/min) |
提高50% |
推进速度 |
450mm/s |
336mm/s |
提高33% |
