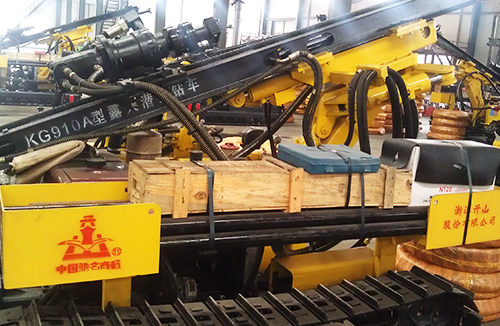

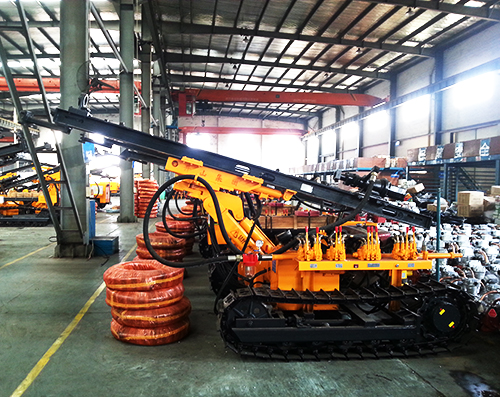

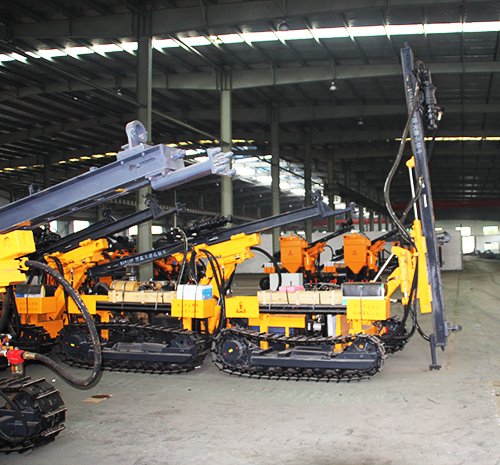

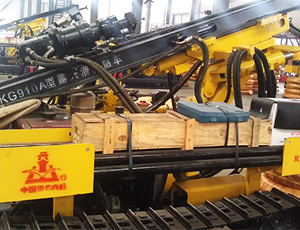

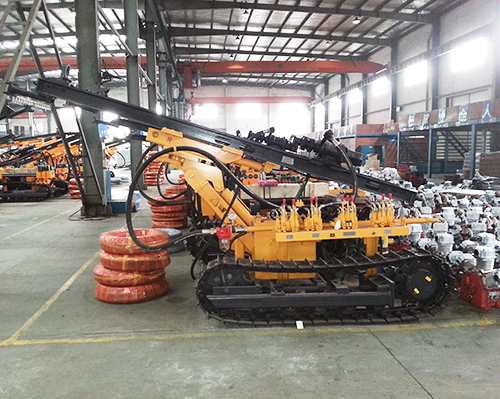

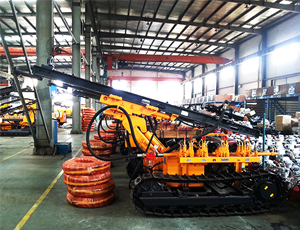

KG910A 型露天潜孔钻车保留了 KY100J 型钻车结构简单、性能稳定的特点,对液压系统、行走部件和回转器进行优化升级,回转转速和推进速度更快,马达使用寿命更长,可靠性更好。
凿岩硬度 |
f=6-20 |
整机重量 |
3100kg |
钻孔孔径 |
Φ80-105mm |
外形尺寸 |
4100x2030x2020 |
经济钻深 |
25m |
滑架俯仰角度 |
俯118.5°~仰23.5°共142° |
回转转速 |
105r/min |
滑架摆动角度 |
左36.5°~右11.5°共48° |
回转扭矩 |
980N·m |
钻臂俯仰角度 |
---- |
提升力 |
15000N |
滑架补偿长度 |
900mm |
推进方式 |
油缸-链条 |
动力 |
ZS1125GM(20.2kW2200r/min) |
推进行程 |
2000mm |
钻杆 |
Φ60 |
行走速度 |
0-2.0Km/h |
工作气压 |
0.7-1.4MPa |
爬坡能力 |
30° |
耗风量 |
9-13m³/min |
离地间隙 |
254mm |
|
改进对比 |
|||
KG910A |
KY100 |
备注 |
|
行走部件 |
马达+减速器结构 |
钢球马达直联 |
降低马达压力,提高马达寿命 |
行走压力 |
11MPa |
14-16Mpa |
|
液压系统 |
19.2泵,快回转/快提升阀组,新分流阀 |
16泵 |
加大流量 |
回转马达 |
摆线马达 |
钢球马达 |
提高马达寿命 |
回转转速 |
85r/min(柴油机1700r/min) |
70r/min(1700) |
转速提高20% |
推进速度 |
336mm/s |
280mm/s |
提高20% |
