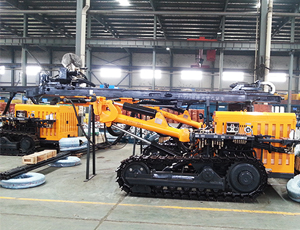

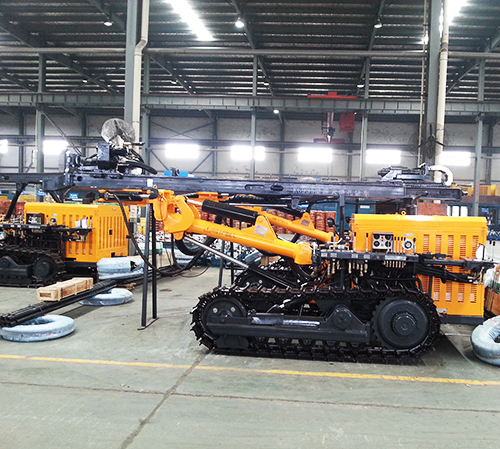

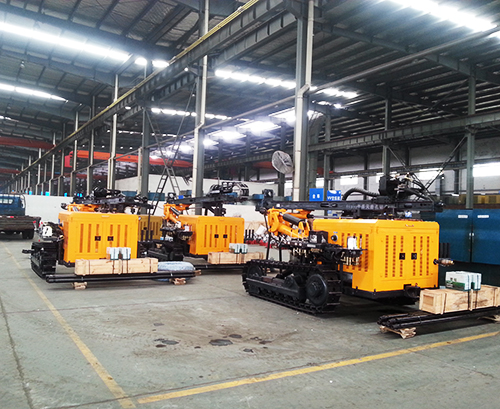

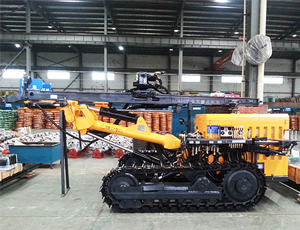

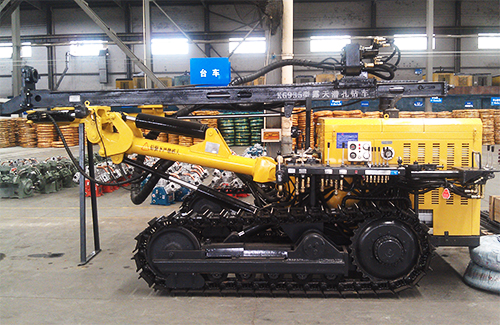

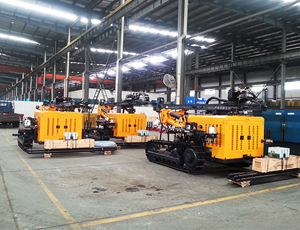

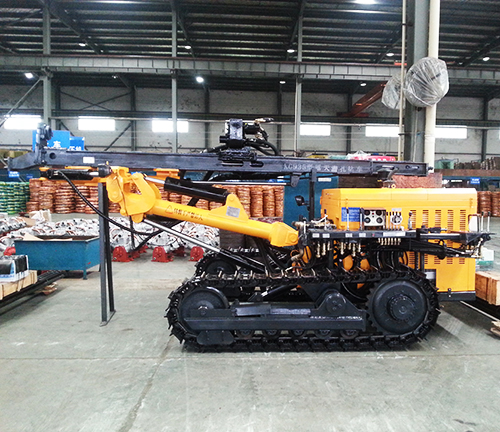

KG935/YC935 型露天潜孔钻车以KG930B钻车为基础,对行走部件、滑架部件、钻臂部件及整机布局等进行创新设计了,主要有以下特点:
1, 该车配置国内知名品牌玉柴YC4D80柴油机,动力强劲,性能可靠。
2, 采用车轮马达并配置自动调平功能的行走机构,更能适应崎岖山路。
3, 液压系统进行优化,采用名厂液压元件,故障率低。
4, 大角度的变幅机构,能满足不同工位需求,减少辅助时间提高工作效率。
5, 配置滚轮式滑板部件,减少导轨磨损。
KG935/YC935 型露天潜孔钻车技术参数
凿岩硬度 |
f=6-20 |
钻孔(钻头)直径(mm) |
φ105-140 |
经济钻孔深度(m) |
25 |
行走速度(Km/h) |
0~2.5 |
爬坡能力(°) |
30 |
最小离地间隙(mm) |
320 |
动力型号(玉柴) |
YC4D80(58kW/2400rpm) |
整机尺寸(mm) |
5400×2330×2020 |
整机重量(Kg) |
6500 |
工作风压(MPa) |
1.05-2.46 |
滑架行程(mm) |
3000 |
滑架最大倾角(°) |
180 |
滑架最大摆角(°) |
右50º(15º)左50º(95º) |
钻臂最大水平摆角(°) |
右45º左45º |
履带调平角度 |
±10º |
补偿行程(mm) |
1200 |
回转转速(rpm) |
0-100 |
回转扭矩(N.m) |
2800 |
提升力(KN) |
25 |
钻杆直径(mm) |
φ76×3000φ89×3000 |
钻杆长度(mm) |
第一根2000/其余六根3000 |
