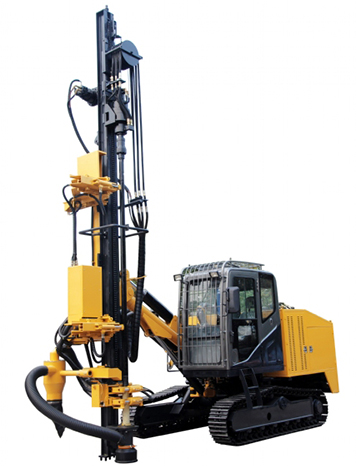

KY9S型露天潜孔钻车的行走、推进、回转及角度调整等动作均采用液压驱动,动力强劲;冲击采用高风压气动冲击,凿岩效率高;配有液压干式集尘器收集粉尘,减少对环境的污染。钻车还配有直线式接缷杆系统、浮动接头和自动喷油装置(保护钻杆螺纹)、空调驾驶室(提供舒适的工作环境)、自动控制防卡钎系统(减少卡钻机率)等模块。钻车具有自动化程度高、节能高效、舒适环保、操作方便、行驶安全等特点。
KY9S型露天潜孔钻车技术参数
凿岩硬度 |
f=6-20 |
钻孔直径mm |
105-125 |
工作气压MPa |
1.0-2.4 |
耗气量m3/min |
15-21 |
经济凿孔深度m |
25 |
行走速度Km/h |
2.0 |
单机爬坡能力 |
25° |
离地间隙mm |
430 |
整机功率kW |
70 |
柴油机型号 |
4108ZG |
外形尺寸(长×宽×高)mm |
6920×2362×2915 |
重量Kg |
9000 |
回转器转速r/min |
0-63 |
回转扭矩N*m |
2500 |
最大推拉力N |
32000 |
滑架俯仰角度 |
114° |
滑架摆角 |
-36°~+35° |
滑架侧向水平摆角 |
-12°~+93° |
钻臂摆角 |
-5°~+45° |
车架调平角度 |
-10°~+8° |
一次推进长度mm |
3000 |
补偿长度mm |
1200 |
冲击器 |
45A |
钻杆 |
φ76×3000mm |
捕尘方式 |
干式(旋风层流式+预分离器) |
防卡装置 |
自动控制防卡系统 |
卡钎装置 |
液压卡钎器 |
钻杆接缷方式 |
直线式接缷杆系统 |
