强劲可靠的动力
采用双缸柴油机为动力,牵引功率大,爬坡能力强,整机振动小,工作平稳。采用专利《一种凿岩钻车的柴油机进气调节装置》(专利号:2008820087606.3)加预滤器、油滤、纸滤三级过滤器的完美组合,增强了钻车对恶劣环境的适应性,延长了柴油机的使用寿命。
强劲有力的推进、回转机构
大扭距液压马达驱动的回转机构,为钻车提供强大的扭距储备,减少卡钻几率。
采用液压油缸加动滑轮组的推进机构,可以产生可靠的提升力,调节推进操纵阀上的调压阀,可以获得工况所需的推进力。

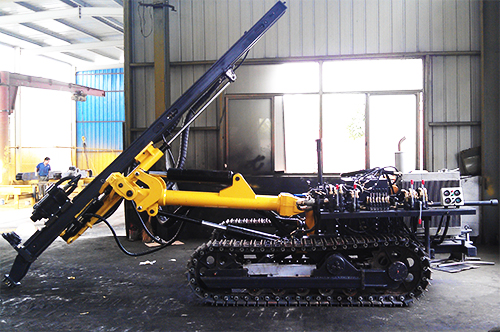

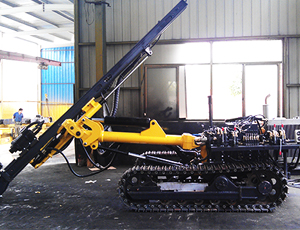

新型钻臂
经过优化设计的变幅机构及圆形钻臂,结构新颖,调整方便,使钻孔覆盖范围大大提高,并可钻凿低位水平孔。
大功率马达驱动
大功率液压马达驱动,爬坡能力强,具有较大的牵引力。

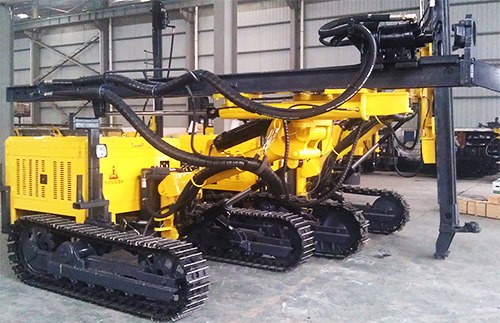

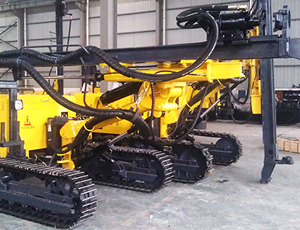

安全稳定的行走机构
重心低、离地间隙大,可以轻松穿越崎岖的路面。
可靠的自动履带调平功能和停车即刹车(驻车)系统,不仅使钻车行走稳定,且大大减轻了地面对钻车的冲击力,保证了行驶安全。
独特的防脱链装置,大大提高了钻车在行走时的可靠性。
车载柴油机对恶劣环境和工况的适应性,无需外接空压机即可自由行走,移位方便。

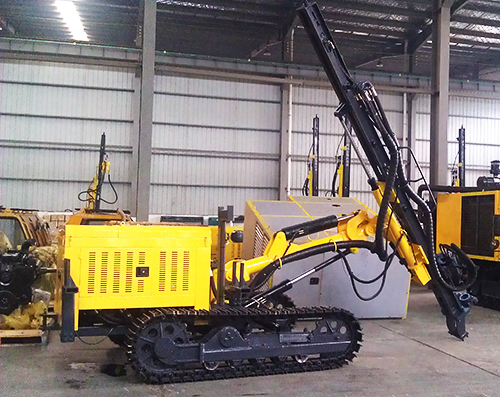

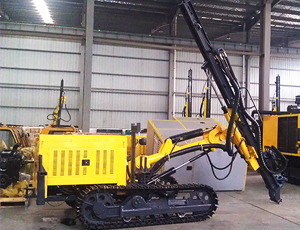

KY130/YC130型露天潜孔钻车技术参数
岩石硬度 |
f=6~20 |
行走速度(Km/h) |
0--2.0 |
钻孔直径(mm) |
105~140 |
钻臂升角 |
-25°~+45° |
经济钻深(m) |
25 |
钻臂摆角 |
±45° |
工作气压(MPa) |
1.0~2.4 |
滑架摆角 |
±50° |
耗气量(m³/min) |
≥15 |
滑架俯仰 |
180° |
回转转速(rpm) |
0~70 |
履带调平 |
±10° |
提升力(KN) |
18 |
滑架补偿(mm) |
1200 |
钻杆规格(mm) |
76x3000/89x3000 |
外形尺寸(mm) |
5400×2330×2020 |
爬坡能力 |
30° |
整机重量(Kg) |
6000 |
离地间隙(mm) |
320 |
动力型号 |
QC498 |
备注 |
气液联动 |
整机功率(kW) |
38kW |
