强劲可靠的动力
采用双缸柴油机为动力,牵引功率大,爬坡能力强;整机振动小,工作平稳。
采用专利柴油机进气调节装置(专利号:2008820087606.3)加沙漠空滤和油滤三级过滤器的完美组合,增强了钻车对恶劣环境的适应性,延长了柴油机的使用寿命。
灵活的钻臂
采用活动的钻臂,通过控制油缸的伸缩可以调整钻孔倾角及水平孔高度,扩大了钻孔范围,提高了产品适应性。
可靠的液压泵组
采用二个独立齿轮泵供油,工作可靠,适应性强,维护方便。
采用齿轮传动和软特性联接,结构紧凑,运行平稳。
可靠的液压系统
采用专用液压元件,提高了系统的稳定性和可靠性。
增设油液冷却装置,消除了液压油发热对系统的影响。

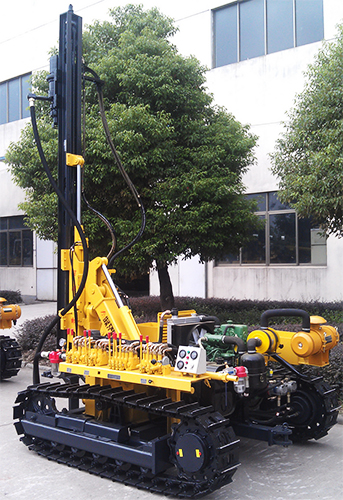

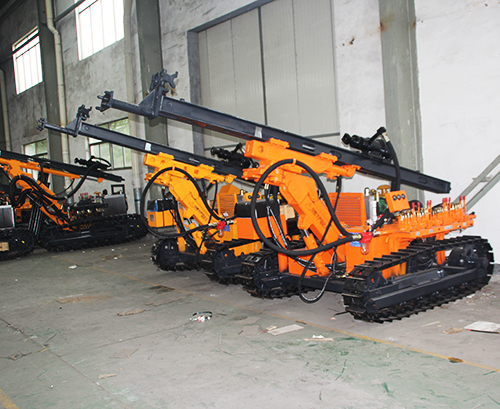

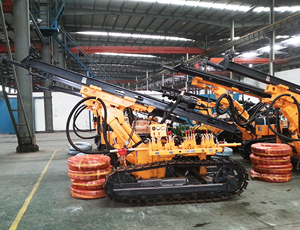

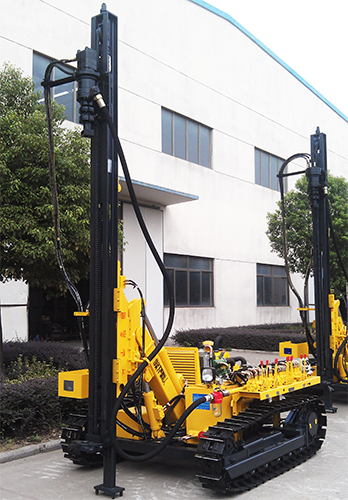

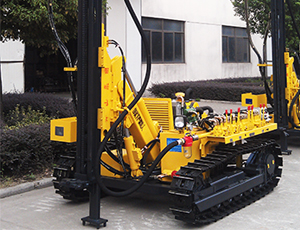

KY100/YC100型露天潜孔钻车技术参数
岩石硬度 |
f=6~20 |
离地间隙(mm) |
254 |
钻孔直径(mm) |
80~105 |
行走速度(Km/h) |
0--2.0 |
经济钻深(m) |
20 |
钻臂升角 |
35°~60° |
工作气压(MPa) |
0.7-1.4 |
钻臂摆角 |
- |
耗气量(m^3/min) |
≥10 |
滑架摆角 |
-11.5°~+36.5° |
回转转速(rpm) |
0~65 |
滑架俯仰 |
-118.5°~+23.5° |
提升力(KN) |
15 |
滑架补偿(mm) |
900 |
钻杆规格(mm) |
60x2000 |
外形尺寸(mm) |
4100x2030x2020 |
爬坡能力 |
30° |
整机重量(Kg) |
3200 |
备注 |
气液联动 |
动力 |
YC2108(33kW 2200r/min) |
