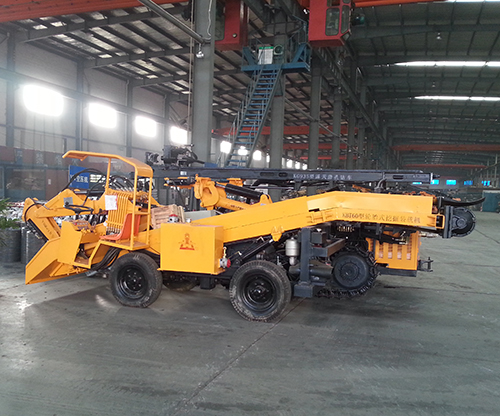

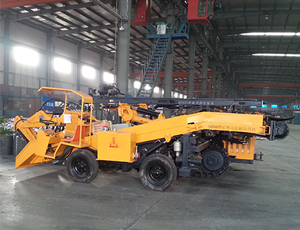

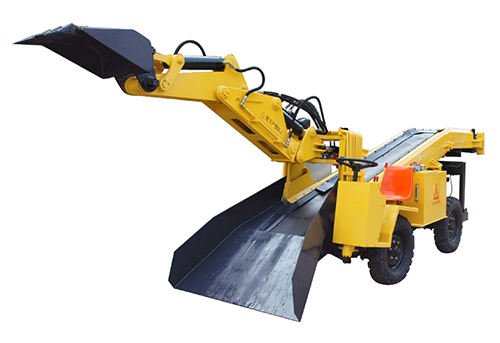

KBT60型轮胎式挖掘装载机集采集和输送于一体,结构紧凑,安全可靠。主要用于一些作业空间狭窄,生产规模较小的金属,非金属、引水洞、掘进洞等非爆破性的碎土石料的采集和输送装车施工。它是由液压机械手与电动输送机构相结合,具有采集和输送功能。该机采用电动机和柴油机联动驱动液压系统,具有移位方便,安全环保,低噪声,功率高的特点。是矿山及小型隧洞出渣理想的扒渣和装车设备。
该机器动力源为外部引入380V三相交流电源电动机与本机自带柴油机结合。采用一台主电机和一台电动滚筒为主工作动力,柴油机动力方便机器移位等。功能包括行走、挖掘采集、输送、装车、清底等功能。其中行走由液压马达驱动,具有前行、后退和自动刹车功能,挖掘采集由机械手执行,通过液压操作控制机械手上下左右回转完成挖掘、采集、装料、卸料。由电动滚筒带动皮带进行输送,装车时输送机由两根液压油缸顶升并锁定油缸作为支点进行装卸作业。
KBT60型轮胎式挖掘装载机技术参数
名称 |
主要参数 |
|
总长 |
mm |
5800 |
总宽 |
mm |
1650 |
机高 |
mm |
1700 |
轴距/轮距 |
mm |
1700 |
最大通过粒径 |
mm |
650×350 |
行走最小离地 |
mm |
190 |
挖臂最大摆角 |
° |
左21右21共42 |
行走速度 |
Km/h |
0-4 |
输送带最大工作角度 |
° |
≤22 |
主电动机功率 |
kW |
18.5 |
电动滚筒功率 |
kW |
4 |
理论生产效率 |
m³/h |
30-60 |
输送带长度 |
m |
10.7 |
整机质量 |
Kg |
3100 |
