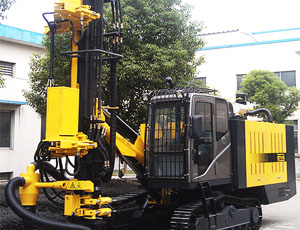

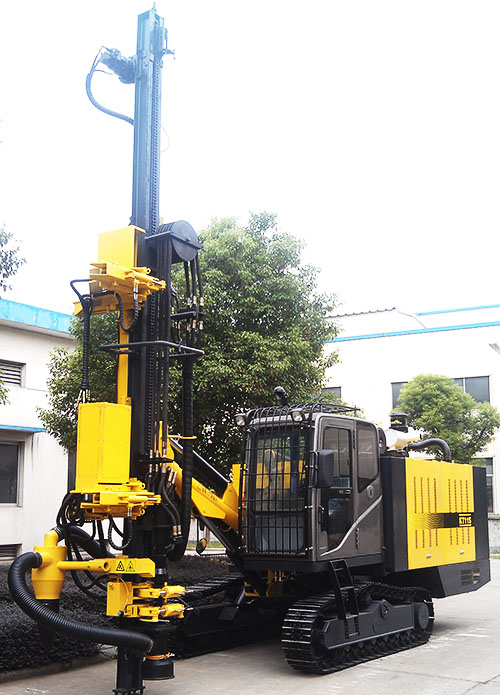

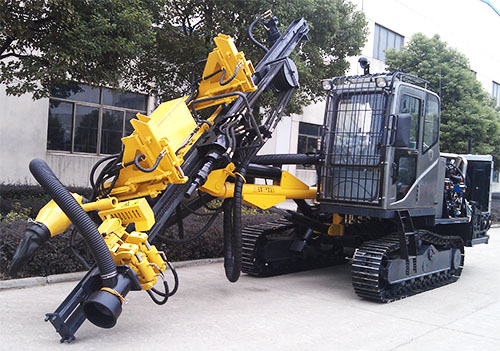

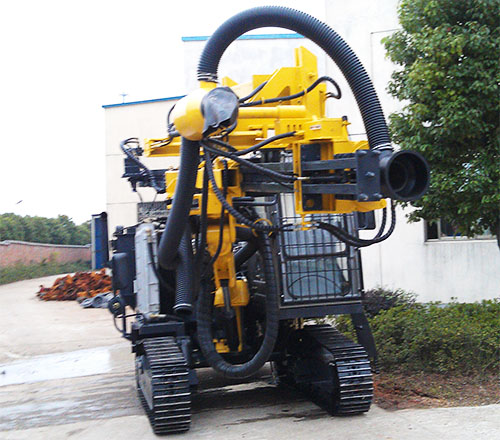

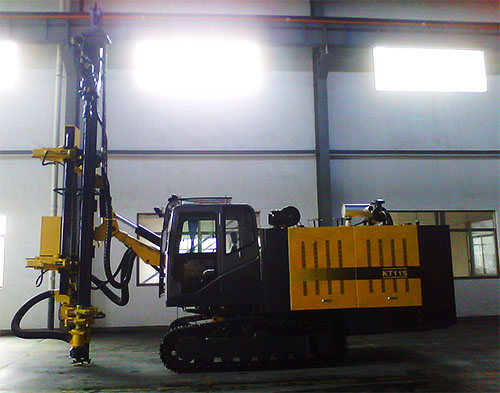

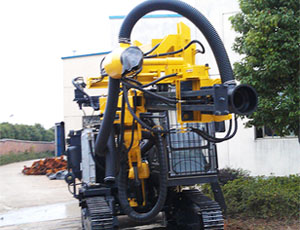

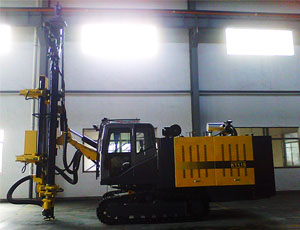

开山牌KT11S型一体式露天潜孔钻车采用一个动力同时驱动液压系统和高风压螺杆压缩系统的方式，结构紧凑，能量利用率高，具备自动接卸杆、驾驶室冷暖空调、干式集尘等功能模块。钻车具有整体性好、环保节能、自动化程度高、凿岩效果好、操作方便、机动灵活、行驶安全等特点。适用于露天矿山、采石场、公路、铁路、水利、电力、建筑等石方工程中的中、深孔接杆凿岩作业。
KT11S型一体式露天潜孔钻车技术参数
凿岩硬度 |
f=6-20 |
滑架俯仰角度 |
114° |
钻孔直径(mm) |
105-125 |
滑架摆角 |
向右36°向左35° |
经济凿孔深度(自动接杆深度)m |
18 |
滑架侧向水平摆度 |
向右12°~93° |
行走速度(Km/h) |
0-2.2 |
钻臂摆角 |
向右45°向左5° |
爬坡能力 |
20° |
车架调平角度 |
向上10°向下8° |
离地间隙(mm) |
430 |
推进行程mm |
3000 |
整机功率(kW) |
239 |
补偿长度mm |
1200 |
柴油机 |
康明斯6LTAA8.9-C325 |
钻杆 |
φ76x3000mm |
螺杆机排气量(m³/min) |
18 |
捕尘方式 |
干式（液压去掉旋风层流式） |
螺杆机额定排气压力bar |
17 |
接杆方式 |
自动接卸杆 |
外形尺寸(长×宽×高)(mm) |
9300x2580x3000 |
自动防卡方式 |
电液控制防卡 |
重量(Kg) |
14600 |
钻杆润滑方式 |
自动喷油润滑 |
回转器钻速(r/min) |
0-63 |
钻杆螺纹保护 |
配有浮动接头保护钻杆螺纹 |
回转扭矩N*m |
2800 |
钻孔角度指示 |
二维电子角度指示 |
最大推拉力N |
32000 |
钻孔深度指示 |
电子孔深指示 |
冲击器 |
45A |
|
