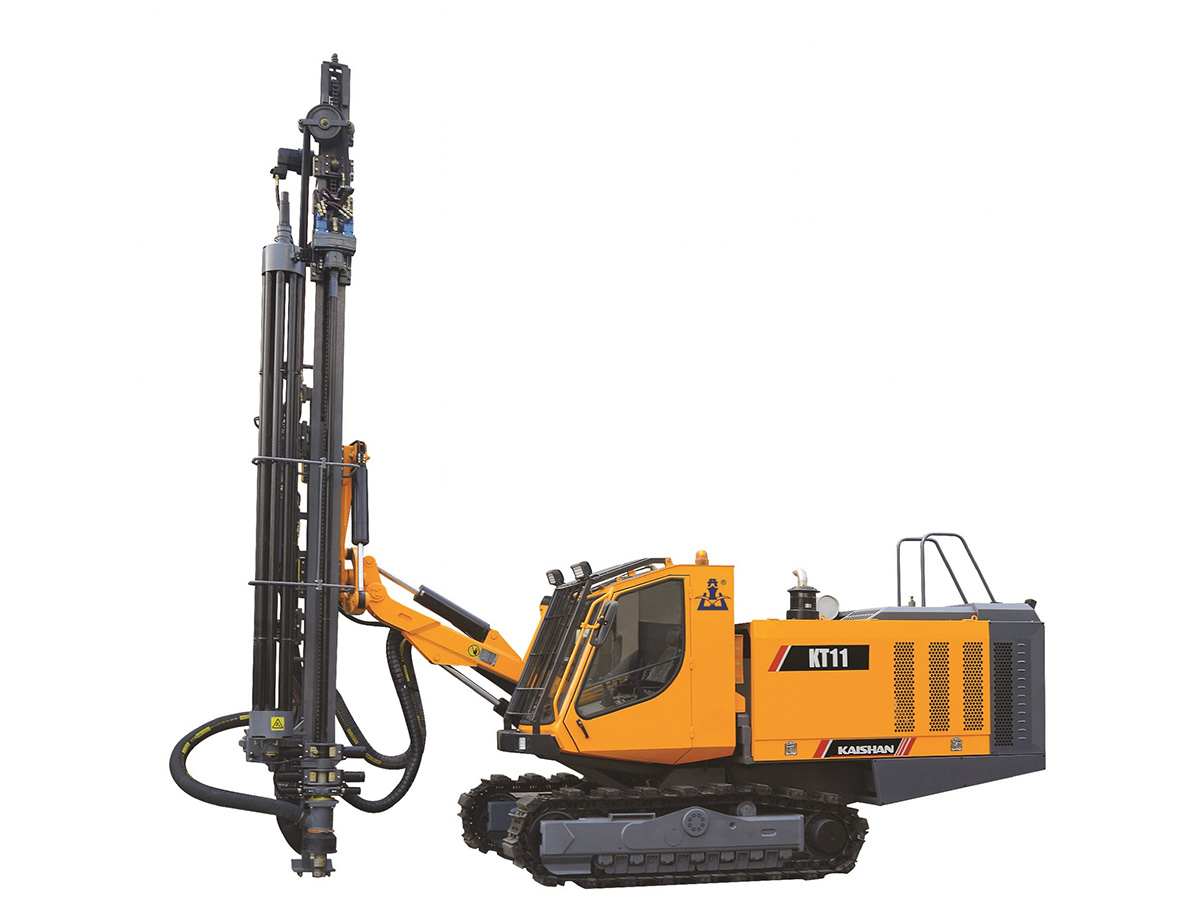

KT11型一体式潜孔钻车以康明斯国三柴油机为单一动力，通过两端输出的方式同时带动螺杆压缩系统和液压传动系统，可钻凿φ90-125mm垂直、倾斜和水平孔，主要用于露天矿山和石方工程钻凿爆破孔和预裂孔等。钻车配有自动接卸杆系统和钻杆润滑模块，可实现单人操作，减少矿山作业人员。钻车主操纵动作集成在一个手柄上，操作简单，配有防卡钻系统，并可选配钻孔角度和深度指示，简化了钻孔过程控制并改善成孔质量。高效的集尘系统、宽敞的驾驶室、大功率冷暖空调和优质的音响设备提供了优质的操作环境，最大限度提高操作人员工作效率。
KT11一体式露天潜孔钻车技术参数
运输尺寸（长*高*宽） |
9100*2520*3600 |
容杆数量 |
7+1 |
重量 |
15500Kg |
钻杆规格 |
Φ76*4000 mm |
岩石硬度 |
f=6-20 |
冲击器 |
35A/45A/55A |
钻孔直径 |
90-140mm |
发动机 |
康明斯QSL8.9-C325-30 |
离地间隙 |
420mm |
气缸数 |
6 |
履带调频角度 |
10°up, 10°down |
输出功率 |
242KW/2200rpm |
行驶速度 |
0-4Km/h |
液压泵 |
5×齿轮泵 |
爬坡能力 |
25° |
螺杆式空压机 |
浙江开山 |
牵引力 |
120KN |
风量 |
18m³/min |
扭矩 |
2800Nm |
风压 |
18Bar |
转速 |
0-120rpm |
行驶控制系统 |
液压先导 |
钻臂举升 |
向上47°，向下20° |
钻孔控制系统 |
液压先导 |
钻臂摆角 |
向右50°，向左21° |
防卡 |
自动电液防卡 |
滑架摆角 |
向右95°，向左35° |
电压 |
24V，直流 |
滑架俯仰角 |
114° |
安全驾驶室 |
符合防落石&防滚翻标准 |
补偿行程 |
1353mm |
室内噪声水平 |
低于85dB（A） |
推进机行程 |
4490mm |
座椅 |
可调 |
最大推进力 |
25KN |
空调 |
标准冷暖 |
推进方式 |
滚子链 |
娱乐 |
收音机+Mp3 |
自动钻孔深度 |
32m |
|
|
