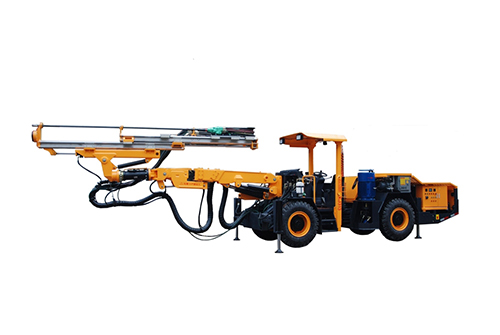

用途及特点
KJ313型全液压掘进钻车适用于12-35平方米断面的硬岩矿山掘进作业，专为兼顾打锚杆而设计，可在4m高巷道钻凿2.2m深的锚杆孔。
坚固可靠的万向大臂具有最佳断面覆盖形状，推进梁360°翻转和自动持平便于快速方便地实现钻孔定位。
大臂同时还可用于侧向开石门和锚杆钻孔作业。
钻车布置确保操作手视野良好。
布置平衡，强劲有力的四轮驱动铰接底盘确保在狭窄巷道中能够灵活，快速，安全行驶。
高频冲击凿岩机采用梯级活塞优化了冲击波传递效率，提高钻进速度，降低钎具消耗并提高设备的安好率。
宽敞的作业空间和一系列自动功能有助于司机集中精力安全、快速、准确地钻进。
各个维修保养部位均受到良好的保护，同时又易于维护保养。
KJ313型全液压掘进钻车主要技术参数主要技术参数
外形尺寸与重量 |
||
长度 |
11300mm |
|
宽度 |
1750mm |
|
高度 |
2000/3000 mm |
|
重量 |
约12000 kg |
|
行驶速度，水平 |
10 km/h |
|
最大爬坡能力 |
0.25 |
|
安全防护 |
||
噪音水平 |
<100 dB(A) |
|
可升降安全顶棚 |
符合防滚翻防落石要求 |
|
钻进系统 |
||
凿岩机 |
1×HC50/R38 |
1×HC109/R38 |
冲击功率 |
13kW |
18.8kW |
冲击流量 |
105L/min |
135L/min |
冲击压力 |
130bar |
135bar |
最大回转压力 |
150bar |
150bar |
频率 |
62 Hz |
47 Hz |
扭矩 |
325Nm |
780Nm |
孔径 |
32-89mm |
45-102mm |
推进梁翻转 |
360° |
|
推进梁补偿行程 |
900mm |
|
钻臂 |
||
型号 |
K26F |
|
形式 |
自动持平 |
|
钻臂伸缩 |
1200mm |
|
电动液压泵站 |
||
电动机 |
45kW/55kW三相电机 |
|
冲击-推进-钻臂 |
轴向变量柱塞泵 |
|
回转 |
齿轮泵 |
|
过滤精度 |
10μ |
|
液压油箱 |
240L |
|
液压冷却器 |
水冷却器 |
|
工作电压 |
380V |
|
频率 |
50Hz |
|
起动方式 |
星-三角 |
|
电缆卷盘 |
1×K440 |
|
卷盘容缆量 |
100m/80m |
|
电缆外径 |
Φ28mm/Φ32mm |
|
电缆规格 |
3×35+3G6+2×1.5 |
|
|
3×50+3G6+2×1.5 |
|
风水路系统 |
||
空压机 |
1×JN5 |
|
排量 |
0.5m3/min |
|
压力 |
5-7bar |
|
钎尾润滑装置 |
压油式润滑油罐 |
|
润滑耗气量 |
0.3m3/min |
|
润滑耗油量 |
180-250g/h |
|
水泵 |
1×CR3 |
|
功率 |
1.5kW |
|
水泵排量 |
3m3/h |
|
底盘 |
||
柴油机 |
BF4L2011 53kW，2800rpm |
|
尾气净化 |
尾气催化器 |
|
传动系统 |
四轮驱动闭式行走系统 |
|
摆动角 |
后桥摆动±10° |
|
轮胎 |
11.00-20 |
|
转向机构 |
±40°铰接转向 |
|
行走制动 |
双回路液压制动器 |
|
驻车制动 |
减速器多盘湿式制动器 |
|
燃油箱 |
60L |
|

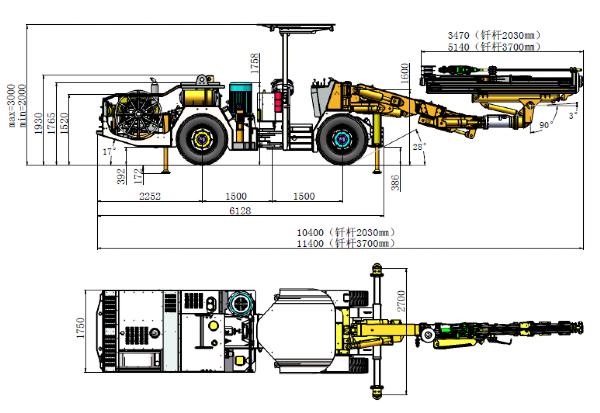

外形尺寸（含选配辅助动力站）

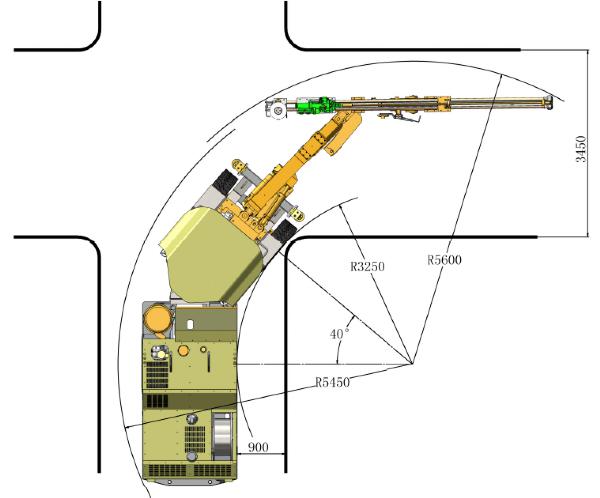

转变示意图
