维修方便的液压泵组:
气马达驱动液压泵组并置于液压油箱外部,油泵与马达采用软特性联接且可自由拆卸,使油泵运行稳定可靠,维修方便。
强有力的推进、回转机构:
推进减速器采用涡轮。蜗杆传动,推拉力达,可实现自锁。
回转减速器采用齿轮传动,转速低,扭矩大,维护保养方便。
集中控制的操纵机构
钻车设计有先进的液压系统和气路系统,所有动作都集中控制,方便操作。
操作液压操纵阀,可实现钻臂的举升、摆动和钻架的俯仰、摆角、前移(后退)以及履带的调平等功能。保证多方位钻凿岩孔和钻车的稳定。
操作气动操纵阀,可实现油泵的开启和钻车的推进(提升)、回转、冲击等功能,保证钻车高效率凿岩。
安全稳定的行走机构
重心低、离地间隙大,能轻松穿越崎岖的路面。
先进的履带自动调平功能,不仅使钻车行走平稳,且大大减轻了地面对钻车的冲击力,保证了行驶安全。
大功率风动马达驱动,爬坡能力强,具有较大的牵引力。
刹车装置与行走操纵机构采用联动方式,使停车即为刹车,从而保障了钻车凿岩作业和在斜坡上行驶的稳定与安全。
常置刹车状态的行走操纵阀分别控制左右履带动作、实现前进、后退和转向。方便,灵活。

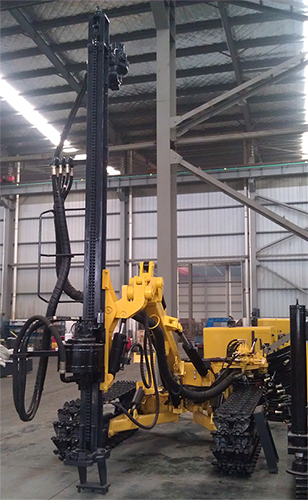

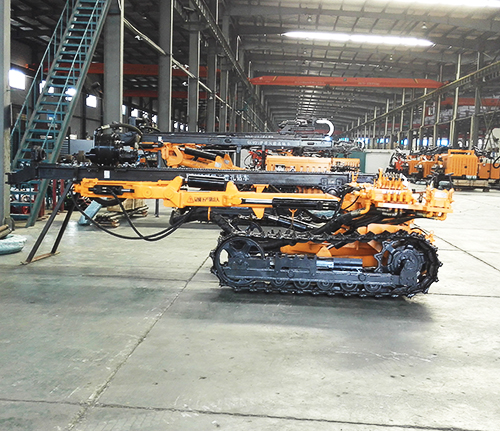

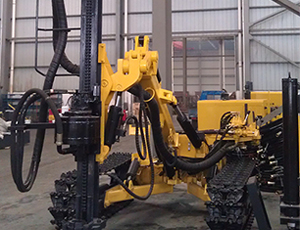

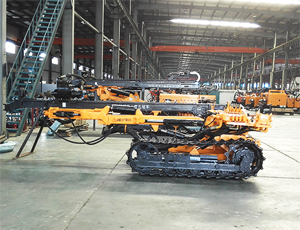

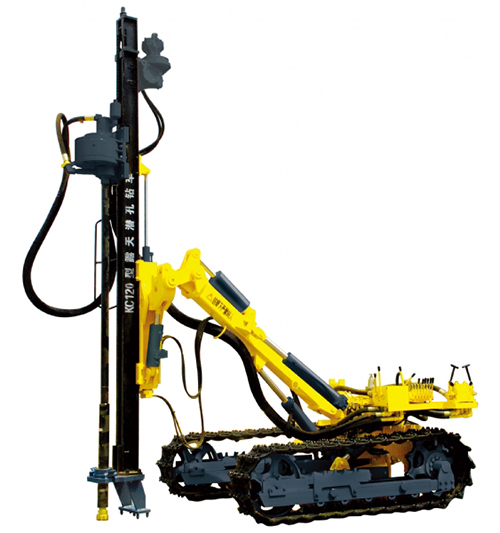

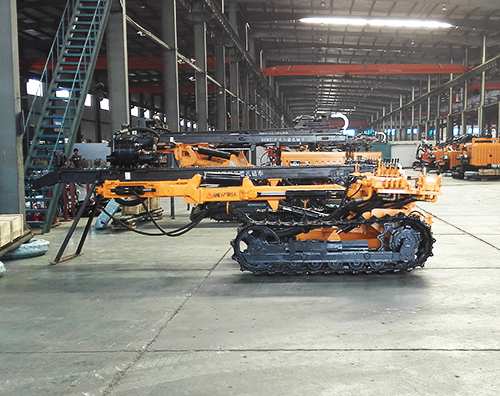

KC120型露天潜孔钻车
岩石硬度 |
f=6~20 |
钻孔直径(mm) |
105~120 |
经济钻深(m) |
25 |
工作气压(MPa) |
1.0~1.5 |
耗气量(m³/min) |
≥21 |
回转转速(rpm) |
0~67 |
提升力(KN) |
13.6 |
钻杆规格(mm) |
76x3000 |
爬坡能力 |
30° |
离地间隙(mm) |
254 |
行走速度(Km/h) |
2.5 |
钻臂升角 |
-19°~+60° |
钻臂摆角 |
±45° |
滑架摆角 |
-35°~+50° |
滑架俯仰 |
180° |
履带调平 |
±7° |
