冷冻式干燥机选型指南
正确地选择一台冷冻式干燥机，必须同时考虑到压缩空气的实际流量、压力、温度以及环境温度和要求的压力露点温度五大因素。冷干机处理量Qs=Qa×C1×C2，公式中Qa为压缩空气的实际流量。
冷干机原理
冷干机是根据冷冻除湿原理，将压缩空气强制通过蒸发器进行热交换而降温，使压缩空气中气态的水和油经过等压冷却，凝结成液态的水和油，并夹带尘埃，通过自动排水器排出系统外，从而获得清洁的压缩空气。
冷干机特点
制冷压缩机采用法国百福马（PERFORMER )、开山（KERRY )、谷轮（COPELAND )、法国美优乐 (MANEUROP)、海立等公司高温型全封闭及封闭制冷压缩机，运转稳定，噪声低，性能可靠，省电寿命长。
热交换器、冷凝器选用优质、高效螺纹管，传热系数高，因而体枳小，结构紧凑。简体材料可选用不锈钢或碳钢镀锌，避免对压缩空气的二次污染。
制冷控制元件均采用世界上最先进的丹麦丹佛斯（DANFOSS)，美国艾可（ALCO）、斯波兰制冷元件，性能优良，具有势力膨胀阀的节流降压功能，热气旁通阀的能量调节功能，油分离器冷冻油的油分保护功能，冷媒高低压保护等功能。
气液分离采用旋风分离与不锈钢丝网捕雾有机结合的气液分离器，具有气液分离效果彻底，避免水份的二次蒸发，确保冷干机的千燥效果的重要作用。它比旋风分离器好得多，同时又比过滤气液分离器使用成本低，具有较高的性能价格比。
设计结构设计合理，便于维护保养，箱式外形，美观大方。
无基础安装。
实时显示运行参数。
举例：
冷干机入口空气压力为0.7MPa，冷干机入口空气温度 为40°C，环境温度为40°C，压缩空气的实际流量Qa为 10Nm3/min,要求压力露点+ 20°C，则：冷干机处量Qs=Qa×C1×C2，査表一、表二，C1=0.80，C2=1.22，得Qs=9.76，应选择KSAD-10SF规格最合适。

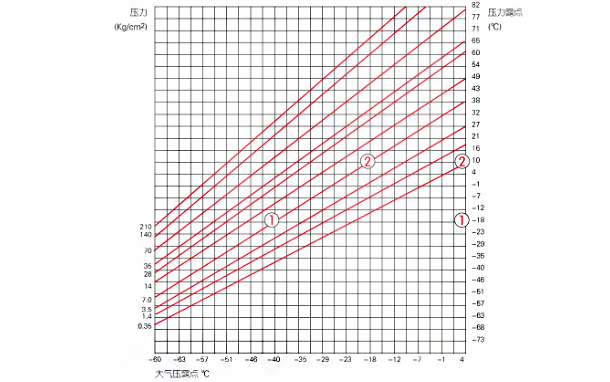

露点换算表
表一压缩空气压力及温度修正系数（C1）
入口温度 |
进气压力（Mpa） |
||||||
0.4 |
0.5 |
0.6 |
0.7 |
0.8 |
0.9 |
1.0 |
|
25 |
0.49 |
0.43 |
0.40 |
0.37 |
0.35 |
0.33 |
0.32 |
30 |
0.57 |
0.52 |
0.46 |
0.42 |
0.40 |
0.37 |
0.36 |
35 |
0.84 |
0.77 |
0.71 |
0.65 |
0.62 |
0.59 |
0.57 |
40 |
0.99 |
0.91 |
0.85 |
0.80 |
0.77 |
0.74 |
0.72 |
45 |
1.20 |
1.11 |
1.05 |
1.00 |
0.97 |
0.94 |
0.92 |
50 |
1.37 |
1.30 |
1.24 |
1.18 |
1.14 |
1.10 |
1.07 |
表二环境温度与压力露点修正系数（C2）
环境温度（°C） |
压力露点 |
|
2°C |
10°C |
|
25 |
0.65 |
0.34 |
30 |
0.78 |
0.46 |
35 |
1.00 |
0.66 |
40 |
1.22 |
0.86 |
大气露点——水份含量关系表
露点（°C） |
水分含量（g/m） |
露点（°C） |
水分含量（g/m） |
露点（°C） |
水分含量（g/m） |
露点（°C） |
水分含量（g/m） |
14 |
12.07 |
-5 |
3.407 |
-24 |
0.7678 |
||
13 |
11.35 |
-6 |
3.169 |
-25 |
0.7074 |
-43 |
0.1298 |
12 |
10.66 |
-7 |
2.946 |
-26 |
0.6463 |
-44 |
0.1172 |
11 |
10.01 |
-8 |
2.737 |
-27 |
0.5922 |
-45 |
0.1055 |
10 |
9.309 |
-9 |
2.541 |
-28 |
0.5422 |
-46 |
0.9501 |
9 |
8.819 |
-10 |
2.358 |
-29 |
0.4960 |
-47 |
0.08544 |
8 |
8.270 |
-11 |
2.186 |
-30 |
0.4534 |
-48 |
0.07675 |
7 |
7.750 |
-12 |
2.206 |
-31 |
0.4141 |
-49 |
0.06886 |
6 |
7.260 |
-13 |
1.876 |
-32 |
0.3779 |
-50 |
0.06171 |
5 |
6.797 |
-14 |
1.736 |
-33 |
0.3445 |
-51.1 |
0.054 |
4 |
6.360 |
-15 |
1.605 |
-34 |
0.3138 |
-53.9 |
0.040 |
3 |
5.947 |
-16 |
1.483 |
-35 |
0.2856 |
-56.7 |
0.029 |
2 |
5.559 |
-17 |
1.369 |
-36 |
0.2597 |
-59.4 |
0.021 |
1 |
5.192 |
-18 |
1.261 |
-37 |
0.2359 |
-62.2 |
0.014 |
0 |
4.847 |
-19 |
1.165 |
-38 |
0.2141 |
-65.0 |
0.011 |
-1 |
4.523 |
-20 |
1.074 |
-39 |
0.1940 |
-67.8 |
0.008 |
-2 |
4.217 |
-21 |
0.9884 |
-40 |
0.1757 |
-70.6 |
0.005 |
-3 |
3.930 |
-22 |
0.9093 |
-41 |
0.1590 |
-73.3 |
0.003 |
-4 |
3.660 |
-23 |
0.8359 |
-42 |
0.1438 |

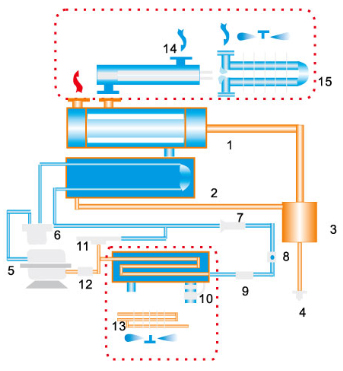

冷冻式压缩空气干燥机
|
1. 换热器 2. 蒸发器 3. 气液分离器 4. 自动排水器 5. 冷媒压缩机 6. 汽化器 7. 热力膨胀阀 8. 视镜 9. 干燥过滤器 10. 冷凝器（水冷） 11. 热气旁通阀 12. 油分 13. 冷凝器（风冷） 14. 制冷器（水冷） 15. 预冷器（风冷） |
